گیرنده هشدار راداری (Radar Warning Receiver) AN/ALR-67

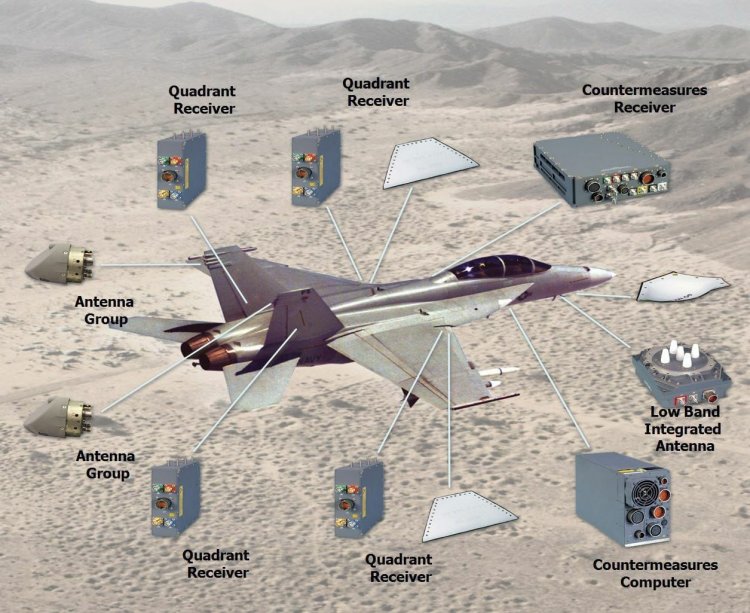

این گیرنده هشدار راداری متشکل از اجزاء و زیرسیستم‌ها به صورت تلفیقی است که عبارتند از :
کامپیوتر اقدامات متقابل
آنتن تلفیقی باند پایین
بخش Receiver اقدامات متقابل
4 عدد Receiver چهارگانه
(Quadrant Receiver)
6 آشکارساز آنتن تلفیقی (متشکل از 2 عدد آشکارساز باند پایین و 4 عدد آشکارساز باند بالا)
گیرنده اقدامات متقابل به واسطه 4 گیرنده چهارگانه، ورودی‌ها را از طریق 4 آنتن باند بالا و 2 آنتن باند پایین دریافت می‌کند. 4 گیرنده چهارگانه شرایط را به گونه‌ای فراهم‌سازی می‌کنند که مقدار افت بین آنتن تلفیقی باند پایین و گیرنده اقدامات متقابل کاهش یابد. گیرنده سیگنال‌ها را که از طریق رادار دشمن دریافت می‌کند، به دیجیتال تبدیل می‌کند و آنها را دسته‌بندی می‌کند. گیرنده باید به گونه‌ای طراحی شود تا توانایی کار در شرایط محیط متراکم و مملو از پالس‌ها و سیگنال‌ها را دارا باشد. کامپیوتر اقدامات متقابل مجموعه RWR مذکور (AN/ALR-67) 32 بیت است و نرم‌افزارش به زبان Ada که توسط وزارت دفاع آمریکا ساخته شد، برنامه‌نویسی شده است.
اجزای تشکیل‌دهنده رادار پالسی
قسمت اول : Modulator
مدولاتور (Modulator) تعیین‌کننده شکل پالس و ماهیت مدولاسیون (Modulation) رادار است. مدولاسیون در رادارهای پیشرفته چند حالته با توجه به طبیعت اطلاعات مورد جستجو ممکن است شکل‌های مختلفی داشته باشد.
در رادار پالسی قطعه Synchroniser یا همان همزمان‌کننده، عملکرد Modulator را کنترل و مدیریت می‌کند به گونه‌ای که تعیین می‌کند چه هنگام پالس شروع گردد. لازم به ذکر است که Modulator از اصل "سوپرهتروداین مدولاسیون" (Superheterodyne Principle Of Modulation) تا سیگنال مدوله‌کننده را بر روی موج فرکانس بالا سوار کند و شکل موج ترکیبی بدست آید.
